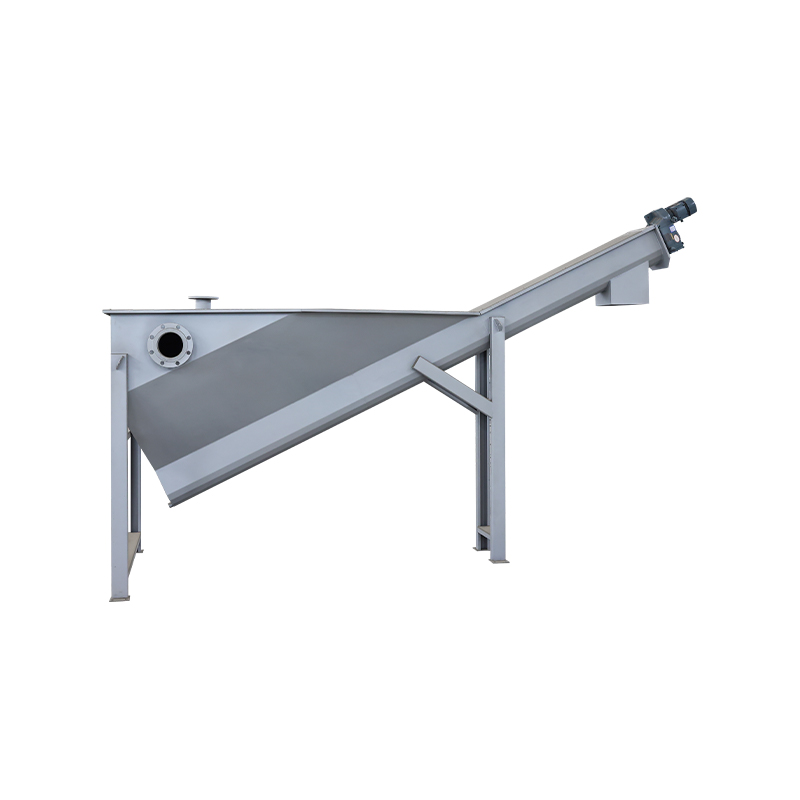

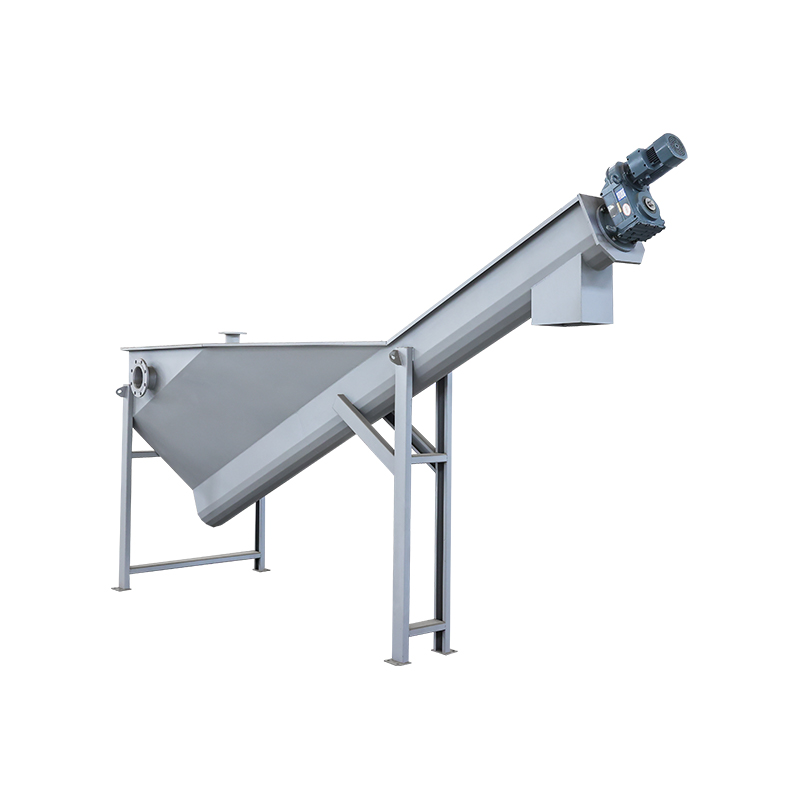

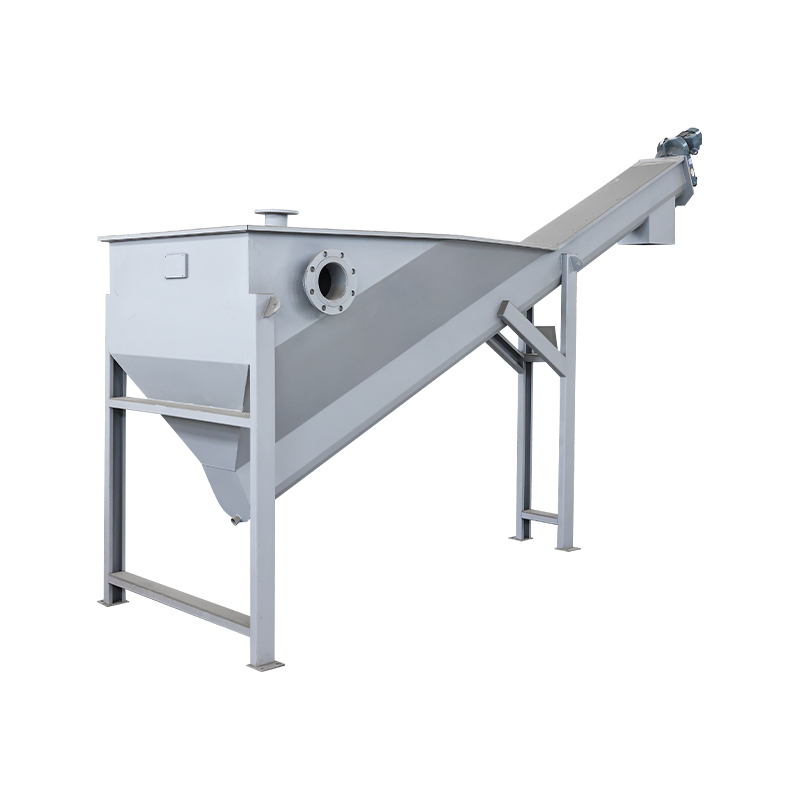

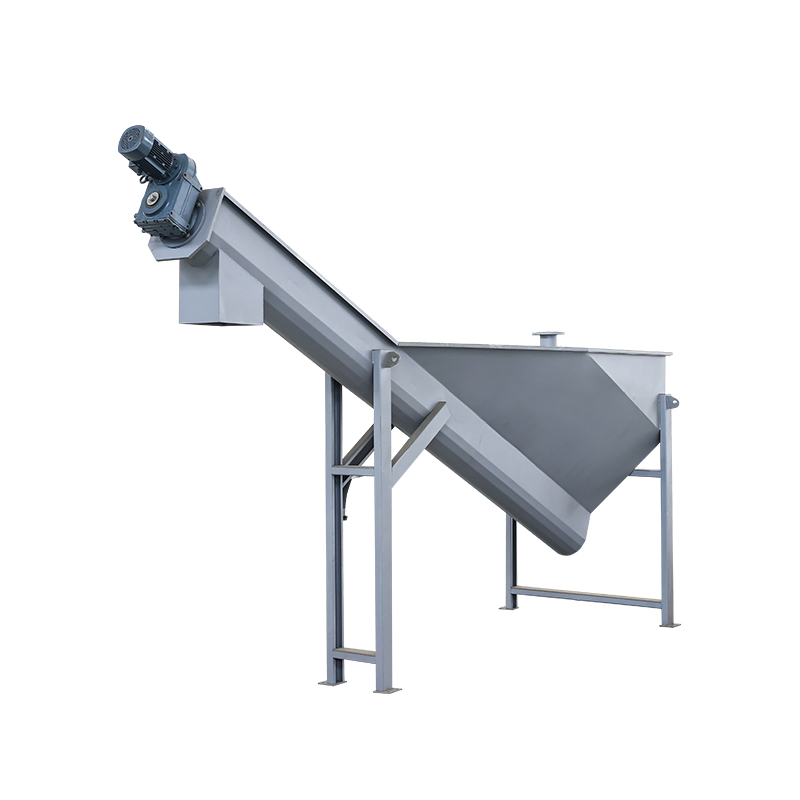

Odlučovač piesku a vody je vhodný na odstraňovanie piesku v sedimentačných nádržiach na mestských čistiarňach odpadových vôd. Primárne sa používa v spojení s cyklónovými sedimentačnými nádržami, strojmi na odstraňovanie piesku alebo mostovými sacími zberačmi piesku na ďalšie spracovanie vypustenej zmesi piesku a vody.

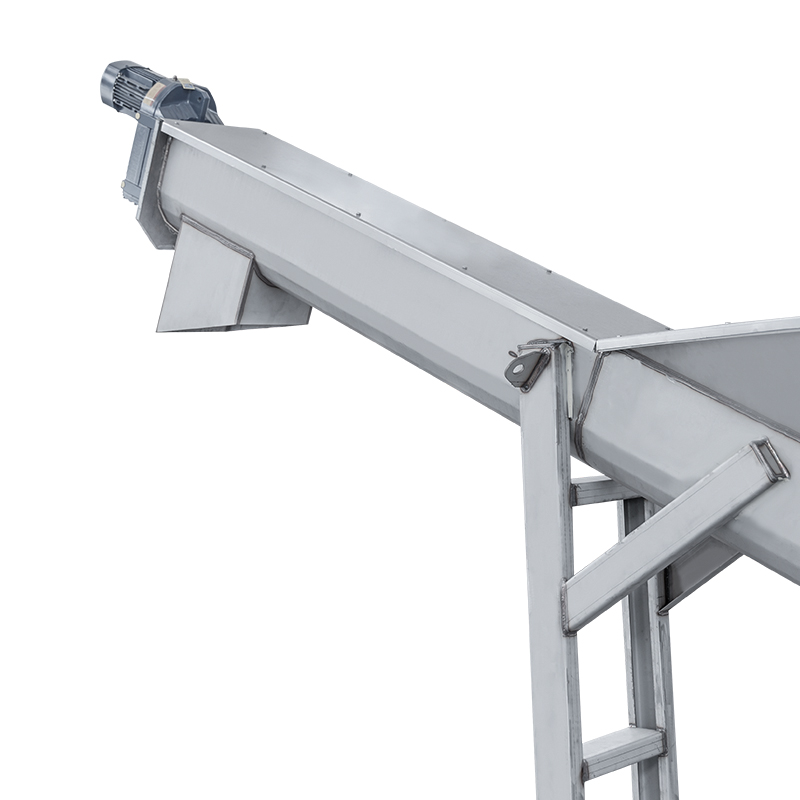

· Systém pohonu využíva na hriadeli namontované špirálové prevodovky s paralelným hriadeľom, vyznačujúce sa kompaktnou štruktúrou a hladkou a bezpečnou prevádzkou;
· Výťažnosť častíc väčších ako 0,2 mm dosahuje po separácii až 96 %;
· Žľaby v tvare U sú vyložené vložkami odolnými proti opotrebeniu, ktoré zaisťujú dlhú životnosť a jednoduchú výmenu;
· Plne uzavretá prevádzka zachováva priaznivé podmienky prostredia. Rám je zaistený rozpernými skrutkami, čím sa eliminuje potreba zabudovaných kotiev.

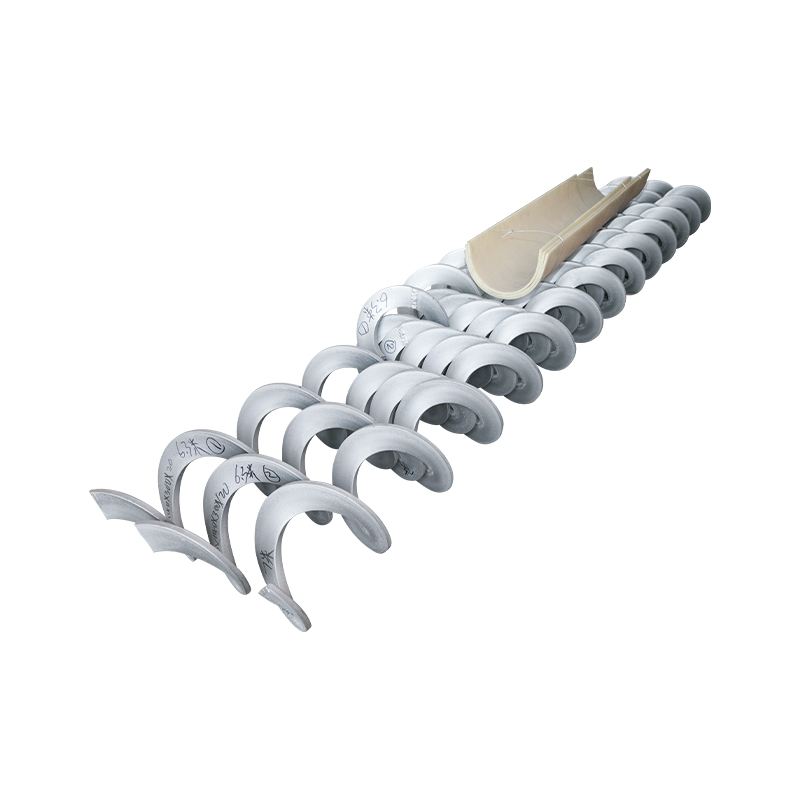

Toto zariadenie využíva skrutkový mechanizmus bez hriadeľa. Zmes piesku a vody sa privádza do separátora zhora. Štrk sa usadzuje gravitáciou v separačnom žľabe piesku a vody. Otáčanie bezhriadeľovej skrutky postupne tlačí štrk pozdĺž 25% žľabu v tvare U smerom k výstupu. Štrk potom padá do prijímacieho valca na vonkajšiu prepravu. Oddelená voda preteká z výstupu separačného žľabu, čím sa zlepšuje prevádzkové prostredie a uľahčuje sa vonkajšia preprava.

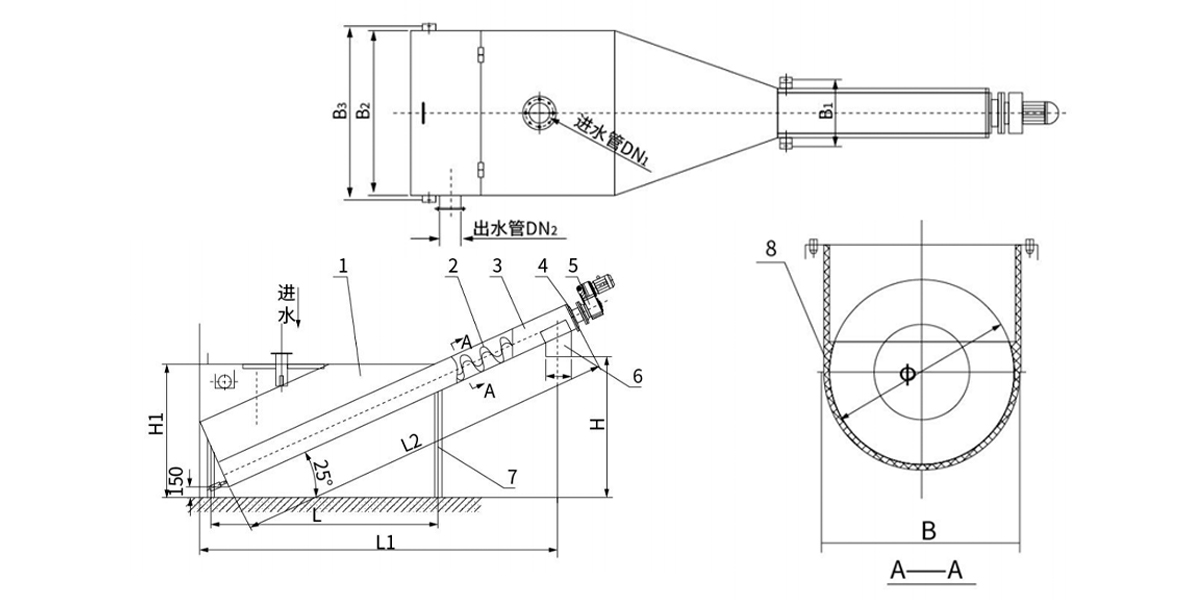

| 1 | Separačná nádrž | 5 | Pohonná jednotka |
| 2 | Špirálová čepeľ | 6 | Výstup piesku |
| 3 | Kanál v tvare U | 7 | Podporný rám |
| 4 | Ložiskové puzdro | 8 | Podšívka odolná voči opotrebovaniu |
| Model/Špecifikácie | LSF-260 | LSF-300 | LSF-350 | LSF-400 | ||
| Menovitý priemer skrutky D (mm) | 260 | 300 | 350 | 400 | ||
| Priemer skrutky M (mm) | 235 | 285 | 320 | 385 | ||
| Kapacita spracovania Q (l/s) | 5~12 | 12-20 | 20-27 | 27-35 | ||
| Montážny uhol α (°) | 25 | |||||
| Rýchlosť otáčania skrutky n (ot./min) | ≈4.8 | |||||
| Výkon motora N (kW) | 0.37 | 0.55 | 0.75 | |||
| Rýchlosť obnovy (veľkosť častíc ≥ 0,2 mm) | ≥96 | |||||
| Obsah vlhkosti po oddelení piesku (%) | <65 | |||||
| Inštalačné rozmery (mm) | φ | 220 | 270 | 320 | 390 | |
| B | 260 | 310 | 345 | 410 | ||
| B1 | 710 | |||||
| B₂ | 1200 | 1360 | 1500 | 1800 | ||
| B₃ | B2 80 | |||||
| DN₁ | 100 | 150 | 200 | 250 | ||
| DN₂ | 150 | 200 | 250 | 300 | ||
| L | 2800 | 3000 | 3200 | 3400 | ||
| L1 | 3840 | 4380 | 5760 | 6150 | ||
| L2 | 2800 | 2800 | 3800 | 3800 | ||
| H | 1550 | 1750 | 2400 | 2550 | ||
| H₁ | 1600 | 1700 | 2150 | 2150 | ||
Odlučovač piesku: Používa sa predovšetkým ako podporné zariadenie pre komory piesku v čistiarňach odpadových vôd na oddeľovanie a čistenie častíc piesku.
Rozsah použitia:
1. Mestská ochrana životného prostredia: Separácia pieskovej vody v cyklónových komorách alebo komorách s prevzdušneným pieskom veľkých a stredne veľkých čistiarní odpadových vôd.
2. Priemyselná odpadová voda: Odstraňovanie piesku v závodoch na čistenie vody a čistenie štrku v odpadových vodách zo spracovania potravín.
S pevným technickým základom a certifikovaným systémom kvality ISO pomáha Hengye zákazníkom v rôznych odvetviach zlepšovať účinnosť čistenia, znižovať prevádzkové náklady a spĺňať globálne environmentálne normy.
