Stredovo poháňané zahusťovadlo sa primárne používa na zahusťovanie usadeného kalu v stredne veľkých až malých zahusťovacích nádržiach v komunálnych čistiarňach odpadových vôd alebo v projektoch priemyselných čističiek odpadových vôd. Toto zariadenie využíva gravitačné sústredenie na zníženie objemu kalu, čím sa znižuje procesné zaťaženie systémov odvodňovania kalu a zvyšuje sa účinnosť odvodňovania. Slúži ako krok predúpravy pre operácie odvodňovania kalu.
· Pracovný most má celomostový dizajn s materiálovými možnosťami vrátane uhlíkovej ocele, nehrdzavejúcej ocele alebo betónových konštrukcií;
· Pohonný systém využíva vertikálny trojstupňový cykloidný veterníkový reduktor alebo kombináciu špirálového reduktora a závitovkového reduktora na zabezpečenie výstupného krútiaceho momentu a rýchlosti;
· Koncentračné tyče sú rovnomerne rozmiestnené na škrabkách, aby sa zvýšila účinnosť koncentrácie;
· Spodný koniec hriadeľa škrabky obsahuje podvodné ložiská a škrabky, ktoré zabraňujú vychýleniu hriadeľa počas otáčania a zabraňujú hromadeniu kalu v zbernom žľabe;
· Dvojitá mechanická a elektrická ochrana proti preťaženiu zaisťuje bezpečnú a spoľahlivú prevádzku;
· Jednoduchá obsluha s možnosťou priameho miestneho/diaľkového ovládania.
Toto zariadenie využíva otočný mechanizmus reťazovej dosky s pevným mriežkovým povrchom. Keď odpadová voda preteká, zachytáva sa úlomok väčší ako sú medzery v tyči. Hrable zuby hrablovej dosky prenikajú do medzier medzi tyčami. Keď hnacia jednotka otáča trakčnú reťaz, hrabacie zuby zdvíhajú nečistoty zachytené na povrchu sita smerom nahor k vypúšťaciemu otvoru. Nečistoty vypadnú gravitačne cez vypúšťací otvor do dopravníka alebo vozíka na odpad na odstránenie alebo ďalšie spracovanie.

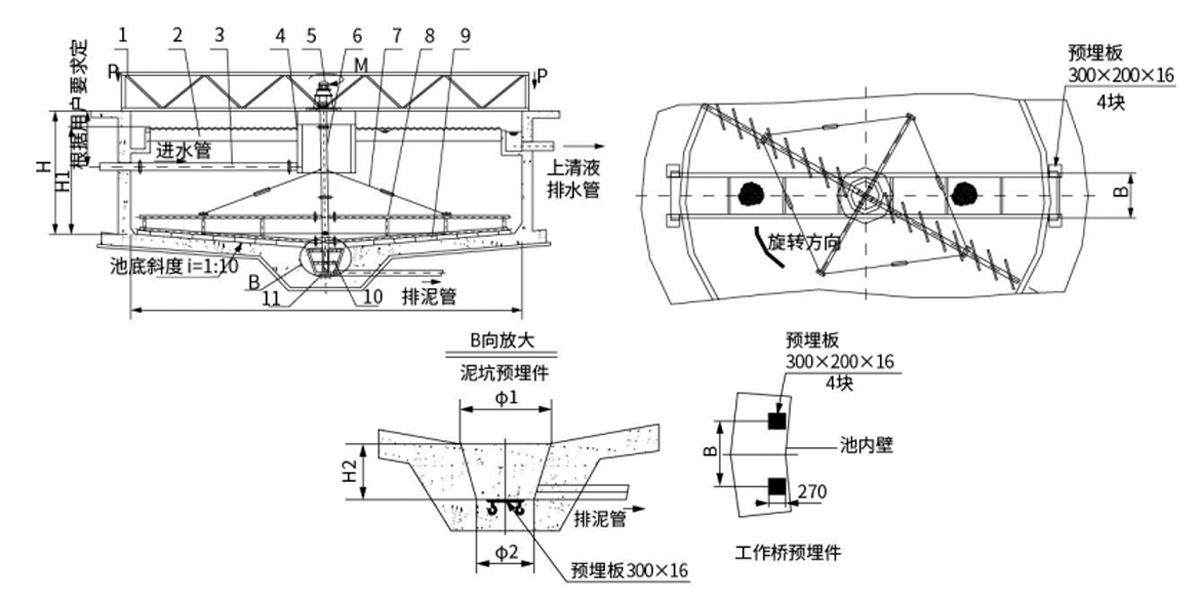

| 1 | Pracovný most | 7 | Spojovacia tyč |
| 2 | Výstupná prepadová doska | 8 | Rameno škrabky |
| 3 | Vstupné potrubie | 9 | Škrabka |
| 4 | Vodiaci valec | 10 | Spodná stieracia doska |
| 5 | Pohonná jednotka | 11 | Spodné ložisko |
| 6 | Stredný vertikálny hriadeľ |
| Parametre/Model | ZCG-5 | ZCG-6 | ZCG-8 | ZCG-10 | ZCG-12 | ZCG-14 | ZCG-16 | ZCG-18 | ZCG-20 | |
| Priemer bazénuφ(m) | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | |
| Hĺbka obvodového bazéna H (m) | 3,5 ~ 4,5 (Prispôsobené podľa požiadaviek používateľa) | |||||||||
| Hĺbka vody na okraji bazéna H1 (m) | 3.5 ~ 4.0 (Prispôsobené podľa požiadaviek používateľa) | |||||||||
| Lineárna rýchlosť vonkajšieho okraja V (m/min) | 1,5 až 3,0 | |||||||||
| Výkon motora N (kW) | 0.37 | 0.55 | 0.75 | |||||||
| Inštalačné rozmery (mm) | B | 1050 | 1250 | |||||||
| φ1 | 1000 | 1200 | ||||||||
| φ2 | 500 | 800 | ||||||||
| H2 | 700 | 800 | ||||||||
| Koncové zaťaženie P2 pracovného mostíka (kN) | 30 | 33 | 36 | 40 | 48 | 55 | 65 | 72 | 81 | |
| Maximálny pracovný krútiaci moment (N·m) | 19 | 22.5 | 45 | 56 | 67 | 100 | 122 | 148 | 172 | |
Škrabka: Používa sa predovšetkým na zber a odstraňovanie kalu z dna kruhových sedimentačných nádrží.
Rozsah aplikácie:
1. Komunálne odpadové vody: Nepretržité vypúšťanie kalu v sekundárnych sedimentačných nádržiach a primárnych sedimentačných nádržiach.
2. Priemyselná odpadová voda: Radiálne prietokové sedimentačné nádrže v priemyselných odvetviach, ako je petrochemický, oceliarsky a energetický priemysel.
3. Zariadenia na úpravu vody: Odstraňovanie kalu v sedimentačných nádržiach s horizontálnym prietokom.
S pevným technickým základom a certifikovaným systémom kvality ISO pomáha Hengye zákazníkom v rôznych odvetviach zlepšovať účinnosť čistenia, znižovať prevádzkové náklady a spĺňať globálne environmentálne normy.
