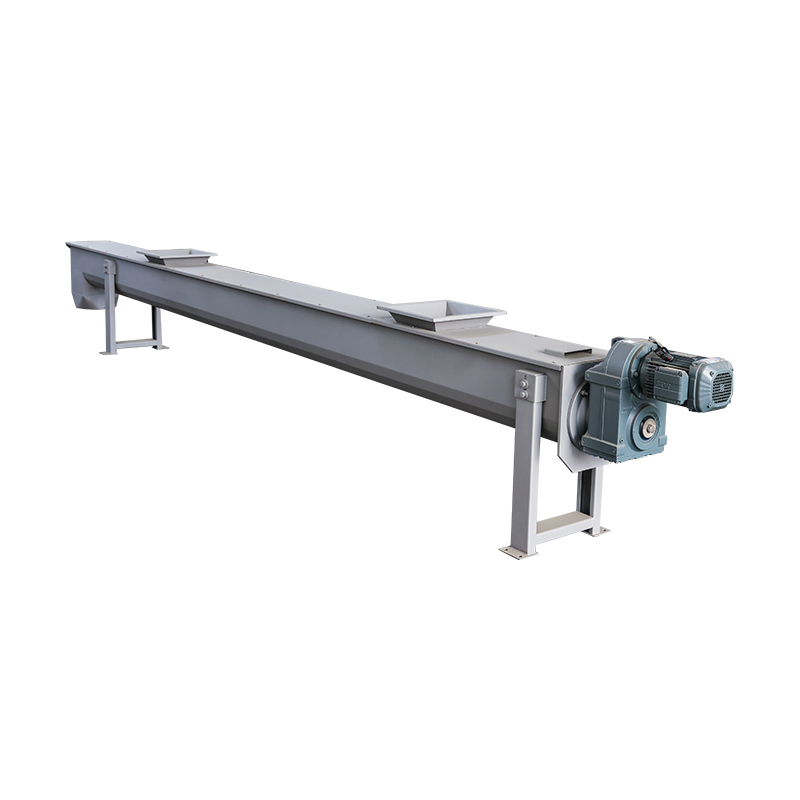

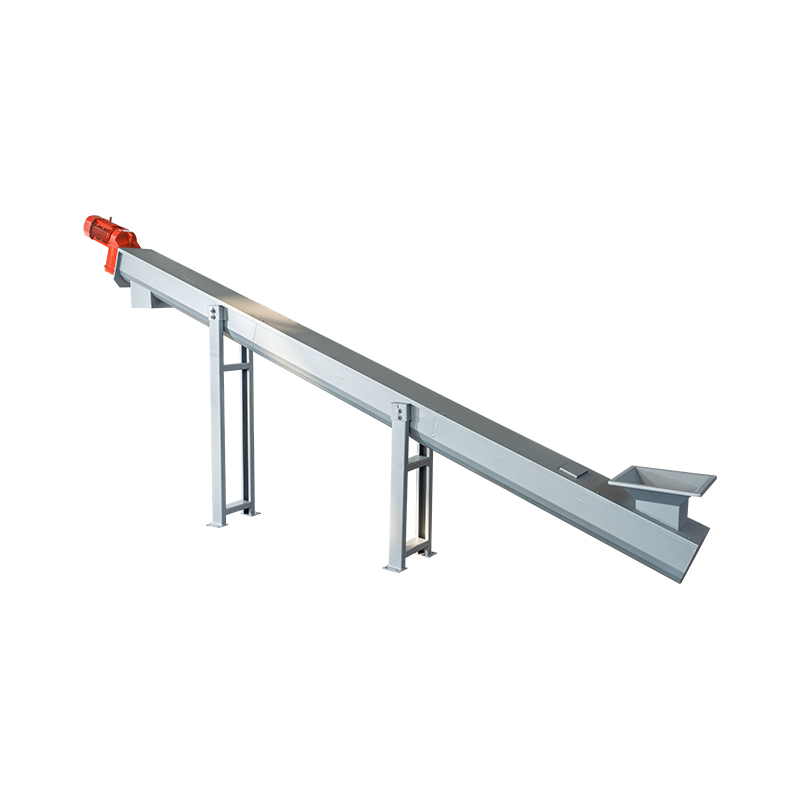

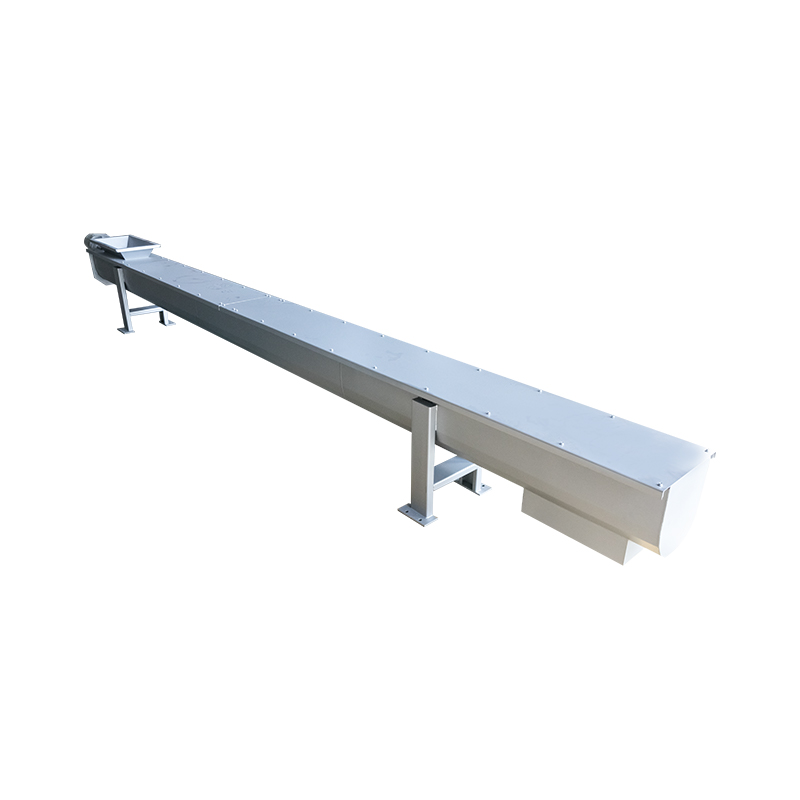

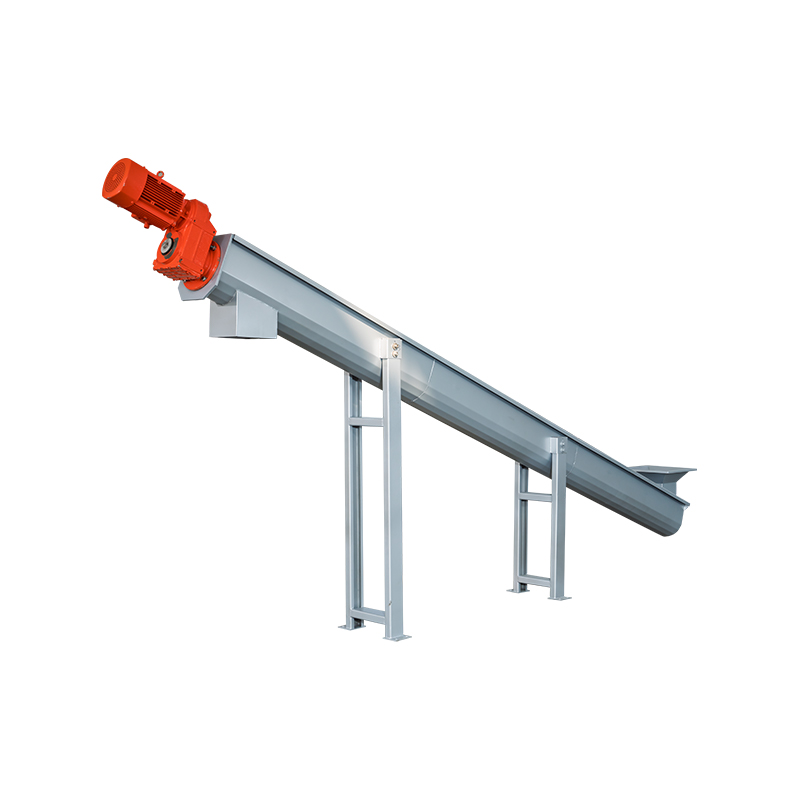

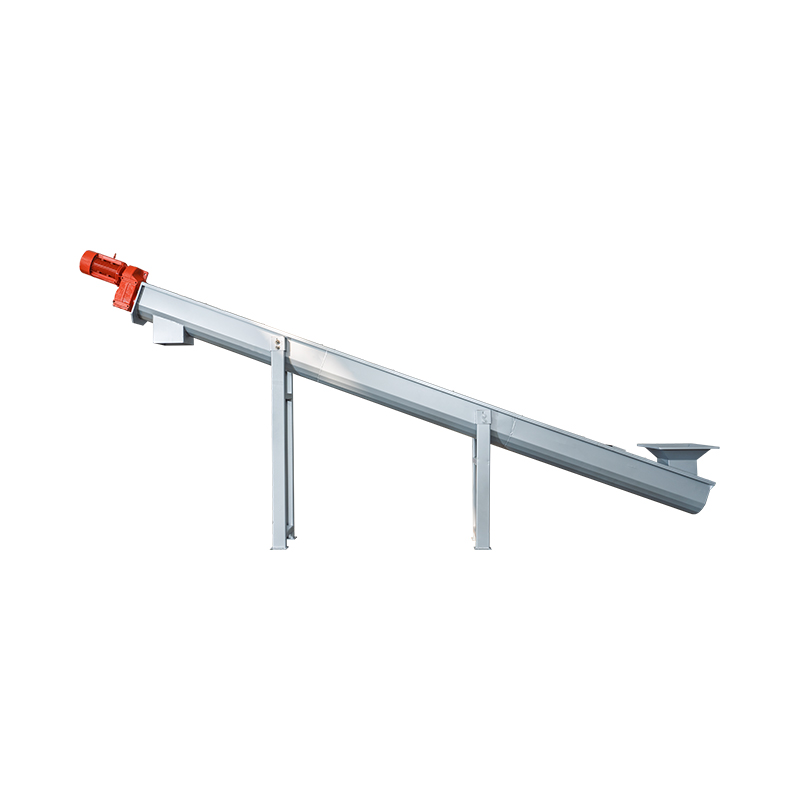

Bezhriadeľové/hriadeľové závitovkové dopravníky sú vhodné na manipuláciu s preosievaním v komunálnych čistiarňach odpadových vôd, bytových predčistiarňach odpadových vôd, mestských prečerpávacích staniciach dažďových vôd a odpadových vôd a čističkách vôd. Primárne sa používajú v spojení so zariadeniami, ako sú sitá alebo odvodňovacie stroje na prepravu preosievačiek alebo odvodneného kalu.
· Pohonná jednotka využíva na hriadeli namontovaný špirálový reduktor s paralelným hriadeľom, ktorý sa vyznačuje kompaktnou štruktúrou a hladkou a bezpečnou prevádzkou;
· Žľab v tvare U obsahuje vnútornú výstelku, ktorá ponúka vysokú odolnosť proti opotrebovaniu, predĺženú životnosť a jednoduchú výmenu;
· Smer dopravy je určený smerom špirály lopatiek závitovky a rotáciou motora, čo umožňuje obojsmernú dopravu;
· Využíva širokokanálový dopravný systém na zabránenie zablokovaniu, zaisťuje spoľahlivú prevádzku, nízku hlučnosť a pohodlnú údržbu.
Toto zariadenie využíva kontinuálny korýtkový pásový dopravník. Materiály sú vypúšťané na dopravník z vývodu sita alebo odvodňovacieho stroja. Materiály poháňané elektromotorom sú dopravované špirálovými lopatkami z jedného konca na druhý. Na konci terminálu je dopravník prepojený s vozíkom na odpad na následné spracovanie.

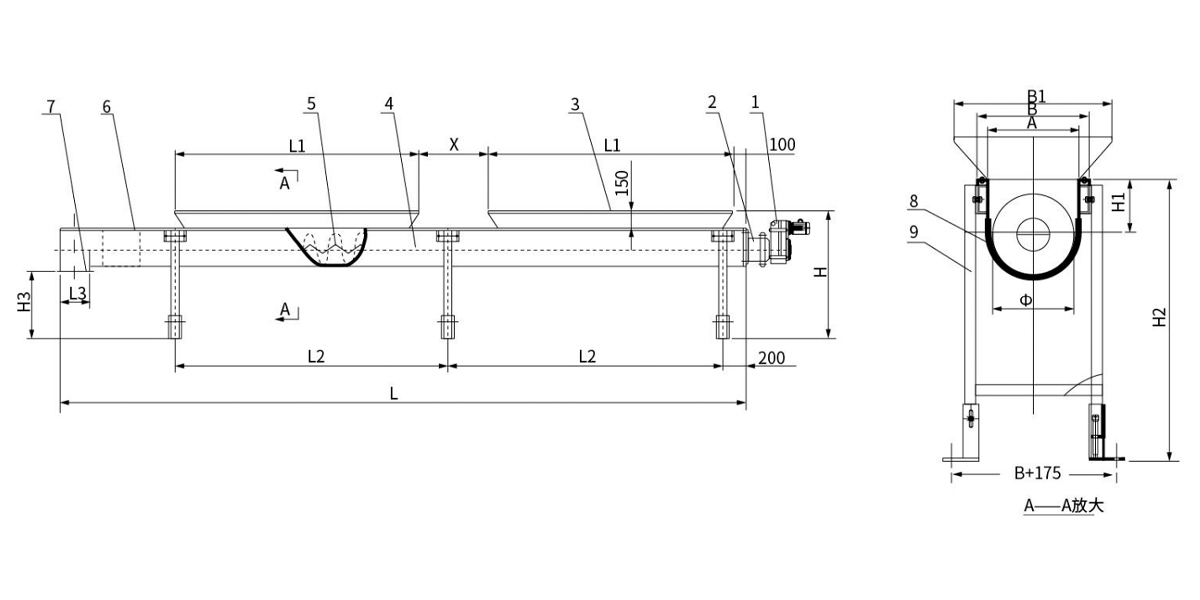

| 1 | Pohonná jednotka | 6 | Krycia doska |
| 2 | Ložiskové puzdro | 7 | Vypúšťací otvor |
| 3 | Vstup krmiva | 8 | Podšívka odolná voči opotrebovaniu |
| 4 | Puzdro v tvare U | 9 | Podporný rám (výškovo nastaviteľný) |
| 5 | Skrutkovacia čepeľ |
| Parametre/Model | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W | |||
| Menovitý priemer skrutky D (mm) | 200 | 250 | 300 | 350 | 400 | |||
| Priemer skrutkyφ(mm) | 185 | 235 | 285 | 320 | 385 | |||
| Prietok Q (m³/h) | Inštalačný uhol α (°) | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 | |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | |||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | |||
| 25° | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | |||
| Rýchlosť otáčania skrutky n (ot./min) | 12~16 | |||||||
| Výkon motora N (kW) | 0,75~5,5 (v závislosti od L a α) | |||||||
| Inštalačné rozmery (mm) | Priemer vložky odolnej voči opotrebovaniu A | φ 40 | ||||||
| Priemer puzdra B | φ 110 | |||||||
| Šírka vypúšťacieho otvoru B1 | Kompatibilné s príslušným vybavením | |||||||
| Dĺžka skrutky L | V závislosti od požiadaviek používateľa | |||||||
| Dĺžka prívodu L1 | Kompatibilné s príslušným vybavením | |||||||
| Vzdialenosť medzi konzolami L2 | (L-1000)/2~L-71000)/3 | |||||||
| Šírka vypúšťacieho otvoru L3 | 250 | 250 | 300 | 350 | 400 | |||
| Celková výška zariadenia H | Kompatibilné s príslušným vybavením | |||||||
| Výška od stredu hriadeľa skrutky po kryciu dosku H1 | 140 | 165 | 188 | 210 | 240 | |||
| Výška krycej dosky H2 | H-150 | |||||||
| Nižšia výška puzdra H3 | Kompatibilné s príslušným vybavením | |||||||

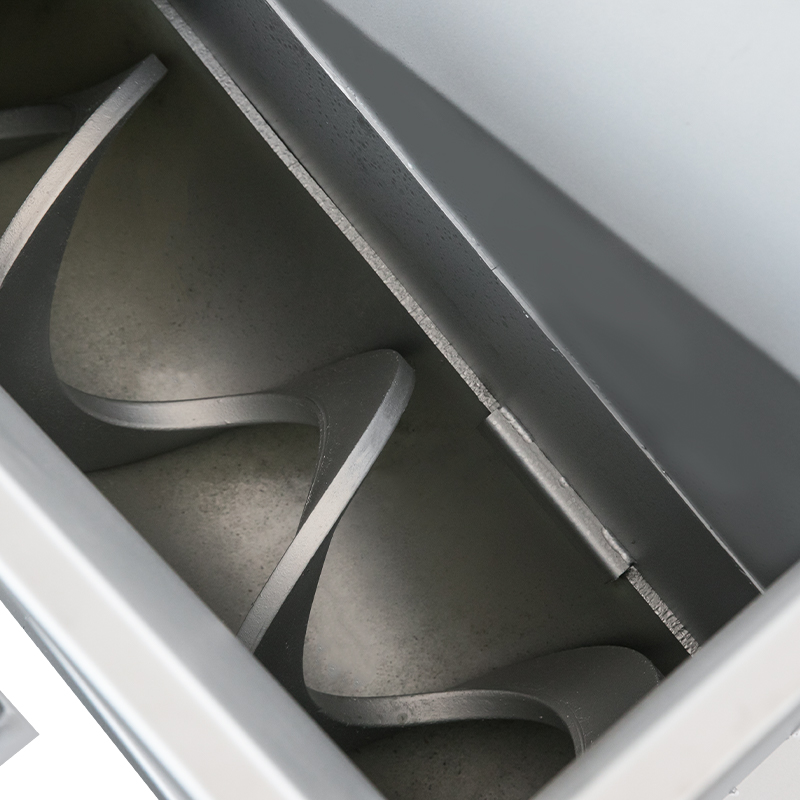

Bezhriadeľový skrutkový dopravník: Používa sa predovšetkým na dopravu materiálov, ktoré sú náchylné na zamotanie a majú vysokú viskozitu, čím účinne riešia problémy s upchávaním.
Rozsah aplikácie:
1. Environmentálne vodárenské služby: Preprava odvodneného kalu, preosievania a drviny.
2. Priemyselný sektor: Tuhý komunálny odpad, potravinový odpad, chemické kaly a viskózne chemické suroviny.
3. Priemysel stavebných materiálov: Práškové materiály ako cementová surová múčka a popolček.
S pevným technickým základom a certifikovaným systémom kvality ISO pomáha Hengye zákazníkom v rôznych odvetviach zlepšovať účinnosť čistenia, znižovať prevádzkové náklady a spĺňať globálne environmentálne normy.
