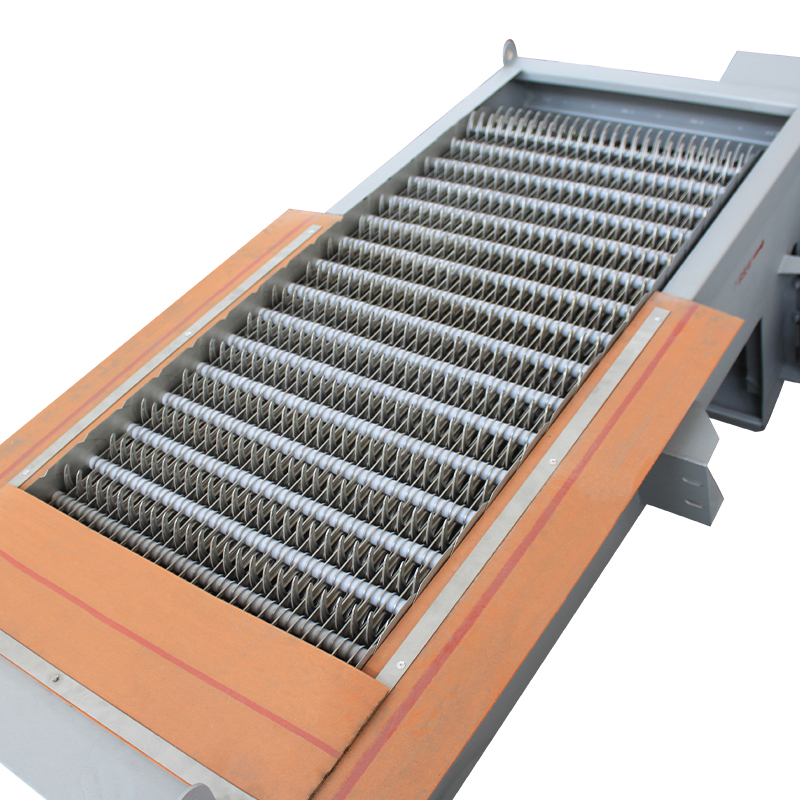

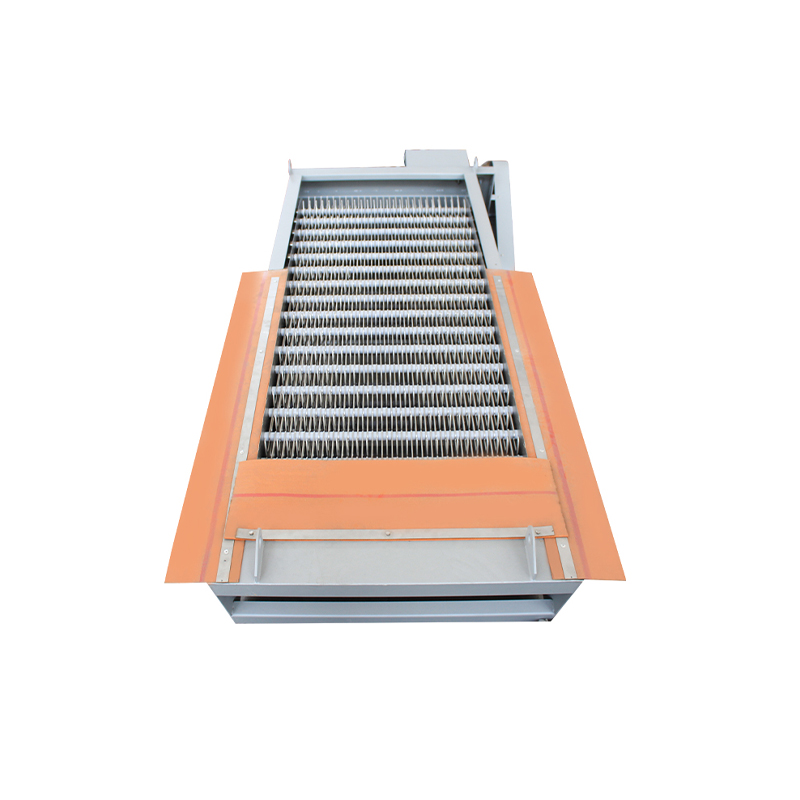

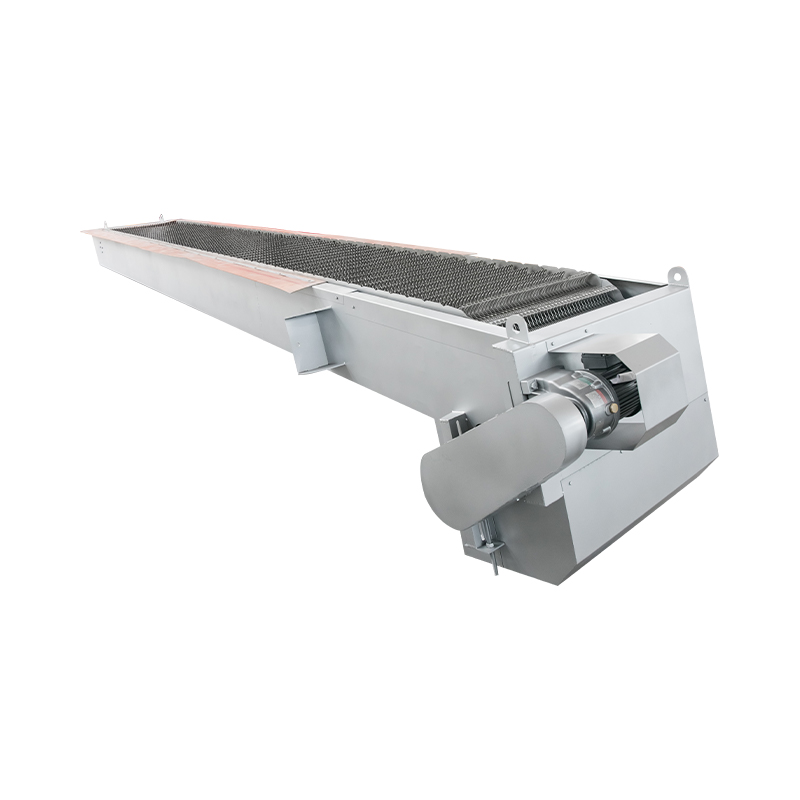

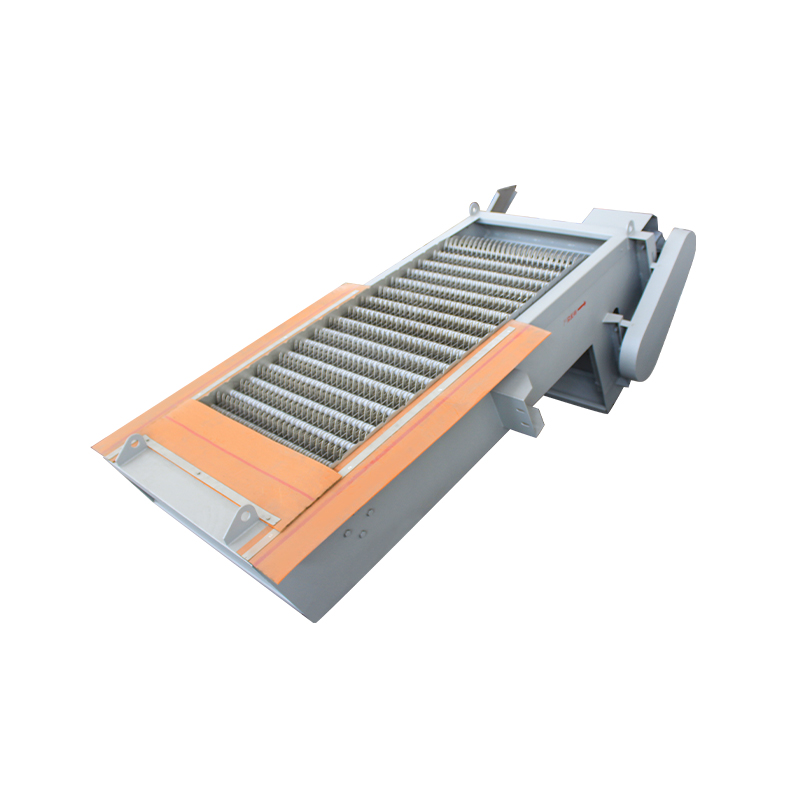

Stroj na sito s hrablami

Rotačný odstraňovač trosiek sita, tiež známy ako rotačný separátor tuhých látok a kvapalín, je pokročilé zariadenie na separáciu tuhých látok a kvapalín na úpravu vody. Používa sa predovšetkým v jednotkách predčistenia komunálnych čistiarní odpadových vôd, komunálnych prečerpávacích staníc dažďovej vody a odpadových vôd, vodární a odberov chladiacej vody v elektrárňach. Toto zariadenie je tiež široko používané v projektoch úpravy vody v rôznych priemyselných odvetviach, vrátane textilu, tlače a farbenia, spracovania potravín, akvakultúry, výroby papiera, bitúnkov a garbiarní. Slúži ako ideálne riešenie na separáciu tuhých látok a kvapalín v priemysle úpravy vody.

ZÍSKAJTE PONUKU

PREDCH.: Mesh Bar Screen Machine

ĎALŠÍ: Žiadny ďalší produkt

Výhody a vlastnosti
Štruktúra a princíp fungovania

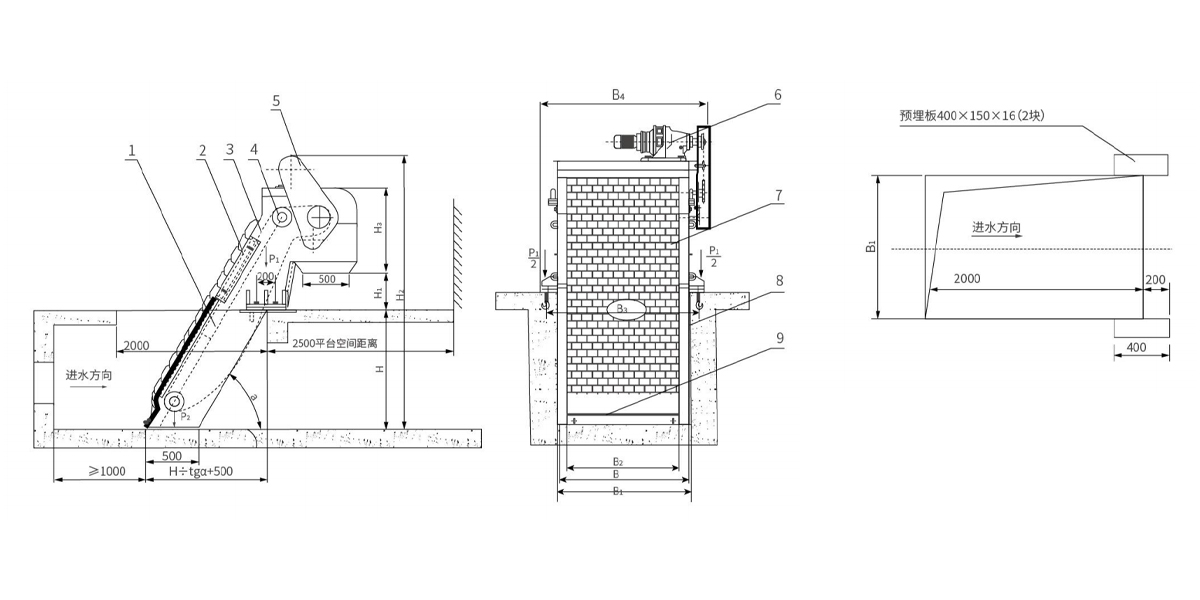

Rozmery a montážny výkres
Vlastnosti produktu
Rozsah použitia

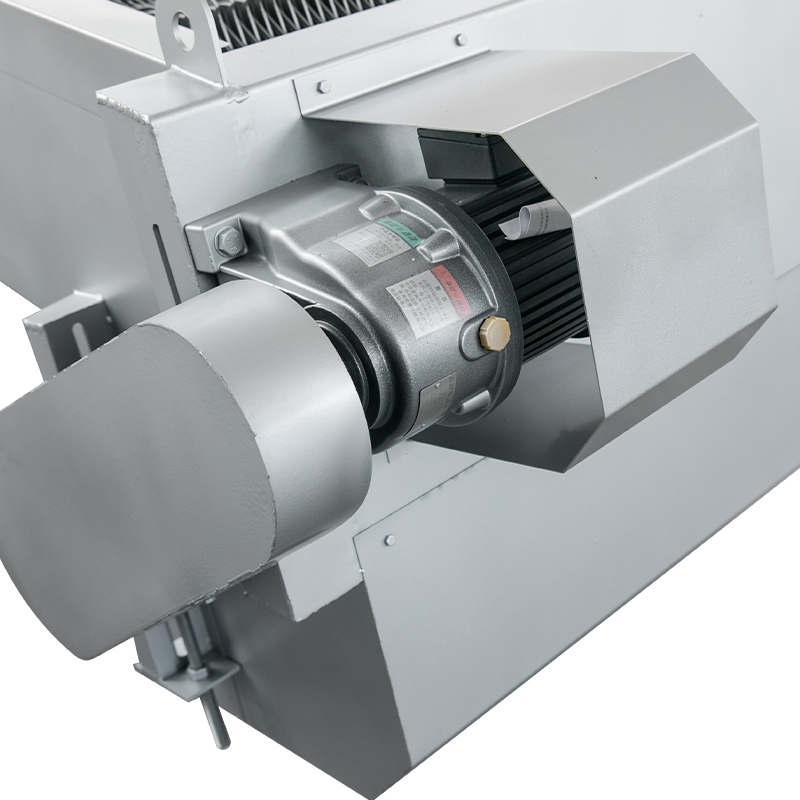

· Pohonný systém využíva cykloidné veterníkové alebo špirálové prevodové motory na priamy pohon, vyznačujúce sa nízkou hlučnosťou, kompaktnou konštrukciou a hladkou prevádzkou;
· Rám využíva integrovanú rámovú štruktúru s vysokou tuhosťou, ktorá umožňuje jednoduchú inštaláciu a minimálnu rutinnú údržbu;
· K dispozícii sú dve špecifikácie zubov čela: rozstup t=100 mm a t=200 mm;
· Jednoduchá obsluha s možnosťou priameho lokálneho alebo diaľkového ovládania;
· Dvojitá ochrana proti náhodnému preťaženiu: mechanické šmykové kolíky a nadprúdová ochrana zaisťujú bezpečnú a spoľahlivú prevádzku;
· Pre zariadenia so šírkou presahujúcou 1500 mm sa používa paralelná konfigurácia stroja, aby sa zachovala celková štrukturálna integrita.

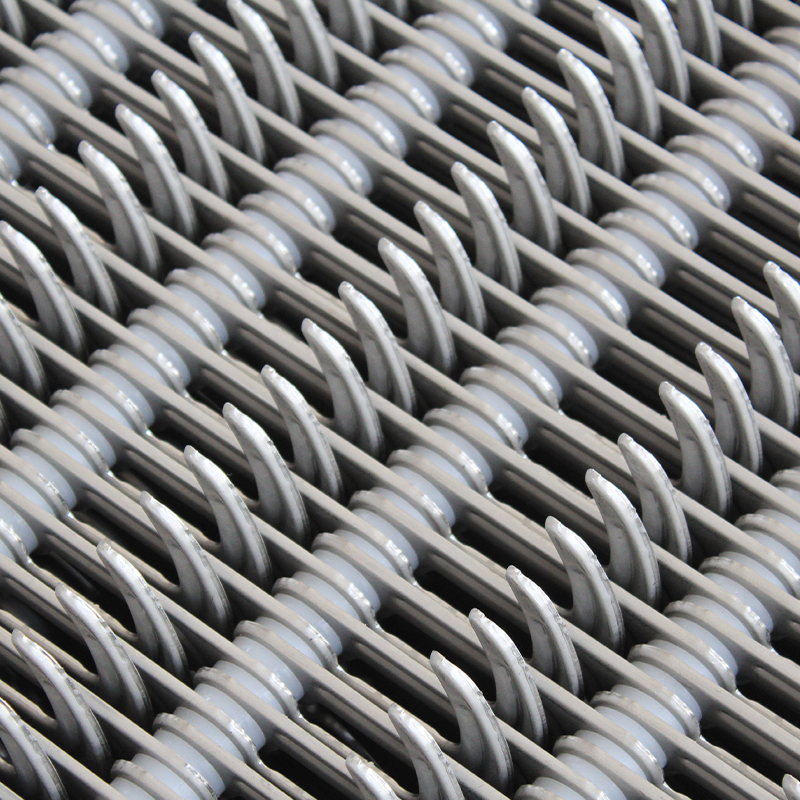

Toto zariadenie využíva rotačný mechanizmus s hrablicovou reťazou zloženou zo špeciálne tvarovaných hrablicových zubov v tvare pluhu usporiadaných v špecifickom poradí a množstve na horizontálnom hriadeli. V závislosti od prietoku vody je reťaz zostavená s rôznymi medzerami a inštalovaná na vstupe čerpacích staníc alebo systémov na úpravu vody. Keď hnacia jednotka poháňa reťaz zhrňovača smerom nahor zospodu, úlomky vo vode sú naberané reťazou, zatiaľ čo kvapalina preteká cez medzery. Po dosiahnutí horného vrcholu reťaz zmení smer a pohybuje sa dole. Materiály sa potom uvoľňujú zo zubov vlastnou váhou. Keď reťaz dokončí svoj spätný cyklus smerom nadol, spustí ďalšiu nepretržitú vratnú operáciu. Tento proces nepretržite odstraňuje nečistoty z vody, čím sa dosahuje separácia tuhá látka-kvapalina.

Model/Špecifikácie

GSH-500

GSH-600

GSH-700

GSH-800

GSH-900

GSH-1000

GSH-1100

GSH-1200

GSH-1300

GSH-1400

GSH-1500

Šírka zariadenia B (mm)

500

600

700

800

900

1000

1100

1200

1300

1400

1500

Šírka kanála B₁ (mm)

B 100

Efektívna šírka tyče B₂ (mm)

B-157

Rozostup základových skrutiek B₃ (mm)

B 200

Celková šírka zariadenia B₄ (mm)

B 350

T = 100

1≤b≤50

T = 150

Inštalačný uhol α (°)

60-85

Hĺbka kanála H (mm)

800 až 12 000

Výška od vypúšťacieho otvoru po plošinu H₁ (mm)

600-1200

Celková výška zariadenia H₂ (mm)

H H1 1500

Výška zadného stojana H₃ (mm)

T = 100

≈1000

T = 150

≈1100

Rýchlosť chodu zubov V (m/min)

≈2.1

Výkon motora N (kW)

0,55 až 1,1

0,75 až 1,5

1.1~2.2

1,5 až 3,0

Strata hlavy (mm)

≤20 (keď nie je prítomná žiadna blokáda)

Stavebné zaťaženie (kN)

△P

1.5

Poznámka: 1. P sa vypočíta na základe H = 5,0 m. Pre každý ďalší meter H, P_(celkom) = P1(P2) ΔP; T je stúpanie reťaze hrablí.
2. Prispôsobenie je k dispozícii na základe požiadaviek zákazníka.

Prietokomer vody
Parametre/Model			GSH-500	GSH-700	GSH-800	GSH-900	GSH-1000	GSH-1100	GSH-1200	GSH-1300	GSH-1400	GSH-1500
Hĺbka vody H₃ pred mriežkou (mm)					1.0
Rýchlosť toku cez mriežku V (m/s)			0.8
Klírens b (mm)	1	Prietok Q (m³/m)	0.03	0.05	0.06	0.07	0.08	0.08	0.09	0.10	0.11	0.12
	3		0.07	0.10	0.12	0.14	0.16	0.18	0.20	0.22	0.24	0.26
	5		0.09	0.14	0.16	0.18	0.21	0.23	0.26	0.28	0.31	0.33
	10		0.11	0.17	0.21	0.24	0.27	0.30	0.33	0.37	0.40	0.43
	15		0.13	0.20	0.24	0.27	0.31	0.34	0.38	0.42	0.45	0.49
	20		0.14	0.21	0.25	0.29	0.33	0.37	0.41	0.45	0.49	0.53
	25		0.14	0.22	0.27	0.31	0.35	0.39	0.43	0.47	0.51	0.55
	30		0.15	0.23	0.27	0.32	0.36	0.40	0.45	0.49	0.53	0.57
	40 50		0.15	0.24	0.29	0.33	0.38	0.42	0.46	0.51	0.55	0.60
	40 50		0.16	0.25	0.29	0.34	0.39	0.43	0.48	0.52	0.57	0.61

Stroj na hrabanku: Používa sa predovšetkým na zachytávanie vysokých koncentrácií suspendovaných pevných látok a je obzvlášť účinný pri zachytávaní zamotaných nečistôt.

Rozsah aplikácie:
1. Komunálne odpadové vody: Hrubé/stredné sitá na žumpách čerpacej stanice a vstupoch do komôr s pieskom.
2. Priemyselná odpadová voda: Zachytenie vláknitého a podlhovastého odpadu v odvetviach, ako je výroba papiera, kožiarstvo a porážka.
