Stroj na odvodňovanie kalu: Ako sa spracováva a odstraňuje kal v čistiarňach odpadových vôd

Čo je kal v čistení odpadových vôd?

Kal je polotuhý zvyšok, ktorý sa oddeľuje počas čistenia odpadových vôd. Je to vedľajší produkt primárneho aj sekundárneho stupňa čistenia, ktorý pozostáva z vody zmiešanej s nerozpustnými pevnými látkami, organickou hmotou, mikroorganizmami a stopovými kontaminantmi. V závislosti od pôvodu a štádia spracovania sa kal delí na tri hlavné typy:

• Primárny kal — Surové usadené pevné látky z počiatočnej sedimentačnej nádrže, zvyčajne sivé a zapáchajúce.
• Sekundárny (biologický) kal — Mikrobiálna biomasa produkovaná počas procesov biologického čistenia, ako je aktivovaný kal alebo kvapkové filtre.
• Terciárny alebo chemický kal — Tuhé látky vznikajúce pri modernej úprave pomocou koagulantov alebo chemikálií na odstraňovanie fosforu.

Komunálne čističky odpadových vôd v Spojených štátoch produkujú viac ako 8 miliónov suchých ton kalu ročne , čím sa manipulácia s kalom stáva jednou z najvýznamnejších výziev v oblasti nákladov a dodržiavania predpisov pri úprave vody. Neupravený kal obsahuje patogény, ťažké kovy a zlúčeniny dusíka, ktoré predstavujú vážne environmentálne riziko, ak sa vypúšťajú bez riadneho spracovania.

Ako sa spracováva kal? Proces krok za krokom

Úprava kalu je viacstupňový proces určený na zníženie objemu, elimináciu patogénov a výrobu stabilizovaného konečného produktu, ktorý možno bezpečne zlikvidovať alebo opätovne použiť. Hlavné fázy zahŕňajú:

1. Zahusťovanie

Čerstvo zachytený kal obsahuje 95–99 % vody. Zahusťovanie znižuje obsah vody prostredníctvom gravitačného usadzovania alebo flotácie rozpusteným vzduchom, čím sa zvyšuje koncentrácia pevných látok z 0,5 % na približne 3–6 %. Tento krok znižuje objem odoslaný do nadväzujúcich procesov a znižuje náklady na energiu.

2. Stabilizácia

Stabilizácia ničí patogény a znižuje prchavé pevné látky, aby sa obmedzil zápach a biologická aktivita. Dominantné sú dve metódy anaeróbne trávenie — ktorá tiež vyrába bioplyn na energetické zhodnocovanie — a aeróbne trávenie , používa sa pre menšie zariadenia. Stabilizácia vápnom ponúka chemickú alternatívu, keď nie je k dispozícii infraštruktúra na vyhnívanie.

3. Kondicionovanie

Pred odvodnením sa kal upraví pomocou polymérnych flokulantov alebo chloridu železitého na agregáciu jemných častíc. Správna úprava je rozhodujúca – priamo určuje účinnosť odvodnenia a suchosť konečného koláča. Dávkovanie polyméru sa typicky pohybuje od 2 do 10 kg na suchú tonu pevných látok.

4. Odvodňovanie

Odvodnenie je mechanicky najnáročnejší krok. Oddeľuje väčšinu zvyšnej vody od stabilizovaného kalu a vytvára polotuhý koláč. Možnosti vybavenia zahŕňajú odstredivky, pásové filtračné lisy, skrutkové lisy a doskové filtračné lisy. Výsledný koláč zvyčajne dosahuje obsah sušiny 18–35 %, čím sa dramaticky znižuje prepravná a likvidačná hmotnosť.

5. Likvidácia alebo užitočné opätovné použitie

Upravený kal – označovaný ako biopevné látky, keď spĺňajú regulačné normy kvality – sa aplikuje na pôdu ako hnojivo, kompostuje sa, spaľuje na energetické využitie alebo sa posiela na skládku. V Spojených štátoch sa približne 55 % biosolidov výhodne opätovne používa v poľnohospodárstve a pri rekultivácii pôdy podľa predpisov EPA 503.

Ako funguje odstredivka na odvodňovanie kalu?

A odstredivka na odvodňovanie kalu — najčastejšie dekantačná odstredivka — využíva odstredivú silu na oddelenie kvapaliny od pevných látok pri rýchlostiach, ktoré generujú 1 500 až 3 000-násobok gravitačnej sily (G-sila). Toto zrýchlené oddelenie dosiahne v priebehu niekoľkých sekúnd to, čo by gravitačné usadzovanie vyžadovalo hodiny.

Hlavné mechanické komponenty

• Otočná misa — Horizontálny valcový bubon, ktorý sa otáča vysokou rýchlosťou a vytvára odstredivé pole.
• Špirálový dopravník (šnek) — Špirálovitá skrutka, ktorá sa otáča vo vnútri misky mierne odlišnou rýchlosťou a nepretržite tlačí usadené pevné látky smerom k vypúšťaciemu koncu.
• Napájacia trubica — Dodáva upravený kal do stredu nádoby.
• Otvory na vypúšťanie tekutín a pevných látok — Oddelený odpad (centrát) vystupuje na kvapalinovej hlave; odvodnený koláč vyteká na konci pevných látok.

Separačný proces

Keď upravený kal vstúpi do zvlákňovacej nádoby, rozdiel v hustote medzi pevnými látkami a vodou spôsobí, že pevné látky migrujú smerom von a vytvárajú vrstvu na stene nádoby. Špirálový dopravník posúva tieto zhutnené pevné látky pozdĺž kužeľovej časti misy smerom k vypúšťacím otvorom, zatiaľ čo vyčistená kvapalina preteká cez nastaviteľné prepadové dosky na opačnom konci. Rozdielová rýchlosť medzi miskou a zvitkom – známa ako diferenciálna rýchlosť (Δn) — je kľúčovým prevádzkovým parametrom: nižší diferenciál vytvára suchší koláč, ale znižuje kapacitu.

Výkonnostné benchmarky

Moderné odstredivky sú vybavené pohonmi s premenlivou frekvenciou (VFD) na hlavnom motore aj na zadnom pohone, čo umožňuje nastavenie rýchlosti misky a diferenciálnej rýchlosti v reálnom čase na základe charakteristík prichádzajúceho kalu. Táto automatizácia znižuje spotrebu polyméru a zlepšuje konzistenciu koláča bez zásahu operátora.

Odstraňovanie kalov pri čistení odpadových vôd: Porovnanie metód a zariadení

Odstraňovanie kalu zahŕňa fyzickú extrakciu kalu z čistiacich nádrží, ako aj mechanické odvodňovacie zariadenie používané po prúde. Každá technológia má zreteľné kompromisy v kapitálových nákladoch, prevádzkových nákladoch, pôdoryse a výstupnej suchosti.

Odstraňovanie kalu z nádrže

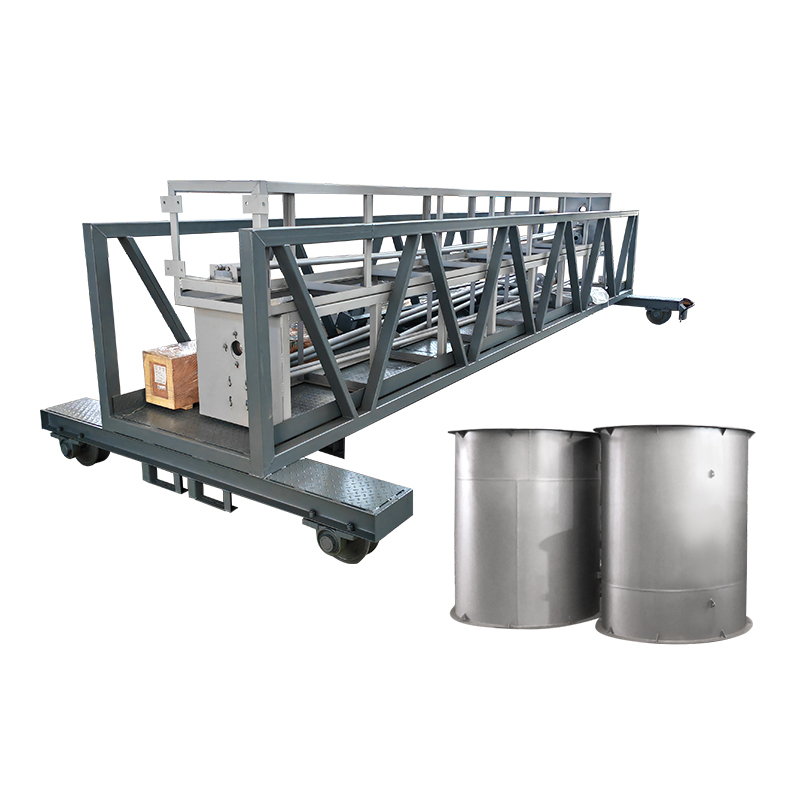

V primárnych a sekundárnych čističkách sa kal zhromažďuje na dne nádrže a je odvádzaný mechanickými škrabkami alebo sacími zberačmi. Letové škrabky tlačia usadený kal smerom k centrálnej násypke na čerpanie. V kruhových nádržiach rotujúce mostové škrabáky nepretržite posúvajú kal dovnútra. Frekvencia odstraňovania a plánovanie čerpania sú kritické – umožnenie príliš dlhého hromadenia kalu zvyšuje septicitu a znižuje výkon čističky.

Porovnanie odvodňovacieho zariadenia

Centrifúgy sú dominantnou voľbou pre veľké komunálne zariadenia pretože kombinujú vysokú priepustnosť, plne uzavretú izoláciu zápachu a konzistentný výkon pri premenlivom zaťažení kalom. Pásové filtračné lisy zostávajú cenovo výhodné pre menšie prevádzky so stabilným, ľahko odvodňovaným kalom. Doskové filtračné lisy sú vyhradené pre aplikácie, kde má maximálna suchosť pevných látok prednosť pred prietokovou rýchlosťou, ako napríklad pri povrchovej úprave kovov alebo farmaceutickej odpadovej vode.

Výber doprava stroj na odvodnenie kalu závisí od typu kalu, požadovanej suchosti koláča, dostupnej stopy, rozpočtu polyméru a od toho, či prevádzka musí byť kontinuálna alebo môže byť dávková. Pred investíciou kapitálu sa dôrazne odporúča vykonať pilotný test s reprezentatívnymi vzorkami kalu.

Kľúčové faktory, ktoré ovplyvňujú výkon odvodňovania kalu

Žiadne dva kalové prúdy nie sú rovnaké. Výkonové výsledky akéhokoľvek odvodňovacieho stroja závisia od interakcie vlastností kalu, predradeného spracovania a nastavenia zariadenia.

• Stlačiteľnosť kalu — Biologický kal je stlačiteľnejší a želatínovejší ako anorganický kal, čo si vyžaduje vyššie dávky polyméru a upravené G-sily na účinné odvodnenie.
• Obsah prchavých pevných látok — Vyšší obsah prchavých látok zvyčajne poukazuje na nedostatočne vyhnívaný kal, ktorý sa odvodňuje menej efektívne. Dobre stráviteľný anaeróbny kal s 50–60 % znížením prchavých tuhých látok sa trvalo ľahšie odvodňuje.
• Distribúcia veľkosti častíc — Jemné koloidné častice odolávajú separácii. Kondicionovanie polymérov premosťuje tieto častice do väčších vločiek, ktoré môžu odstredivé alebo mechanické sily ľahšie zachytiť.
• Teplota — Teplejší kal má nižšiu viskozitu, čím sa zlepšuje uvoľňovanie vody. Prevádzka v chladnom počasí môže znížiť suchosť koláča odstredivky o 2 až 5 percentuálnych bodov bez nápravných opatrení.
• Konzistencia krmiva — Nepravidelné koncentrácie pevných látok v krmive spôsobujú nestabilitu procesu. Vyrovnávací nádrže a automatické napájacie čerpadlá pomáhajú udržiavať konzistentný prietok do odvodňovacej jednotky.

Operátori, ktorí nepretržite monitorujú čírosť odstredivky (zákal), obsah sušiny v koláči a spotrebu polyméru, môžu identifikovať skoré príznaky variability kalu a upraviť parametre zariadenia skôr, ako sa straty účinnosti stanú významnými. 1 % zlepšenie suchosti koláča môže znížiť náklady na likvidáciu o 5 – 10 % v priebehu roka v stredne veľkom obecnom zariadení.
